Historique du SdKfz 221/222/223







A partir de 1935, l'Allemagne relance son industrie de l'armement et se dote de tous les équipements nécessaires à la réalisation de la Blitzkrieg, la guerre éclair. C'est également le cas pour les véhicules de liaison et de reconnaissance dont de très nombreux modèles sont imaginés.







La gamme des Leichter Panzerspähwagen (véhicules blindés légers de reconnaissance) se compose ainsi de véhicules 4x4 à roues motrices. L'un de ces modèles, le SdKfz 222, est conçu à partir du châssis du véhicule lourd sPkw I Horch 801 sur lequel est ajouté une armature blindée ainsi qu'un tourelleau pour mitrailleuse.







Léger, ce véhicule progresse rapidement sur route mais n'est pas aussi agile en dehors des pistes. A ce titre, il intervient plus en qualité de véhicule de liaison que de véhicule de reconnaissance au combat. Un dispositif de filet anti-grenade vient protéger sa tourelle qui n'est pas couverte. Cette dernière abrite un canon de 20 mm (2 cm KwK 30 L/55). Des versions du SdKfz 222 armé d'un mortier de 28 mm sont également créées.

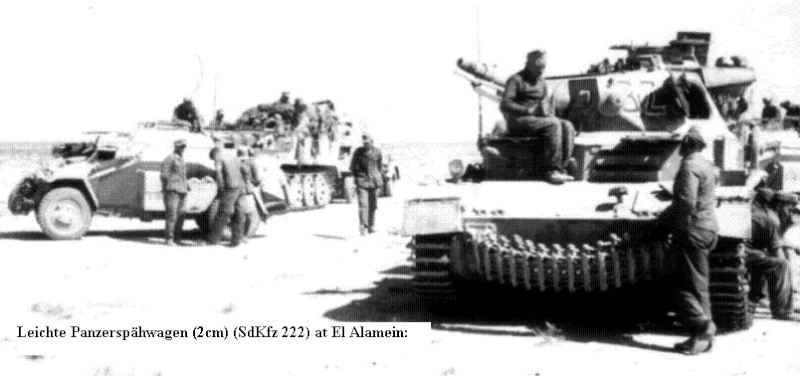

Utilisé par les Aufklärungs-Abteilung (bataillons de reconnaissance) des divisions de Panzer, il convenait à l’utilisation sur terrains avec route comme en Europe de l’ouest. Ses roues l’handicapaient lors de ses virées en tout-terrain, comme en URSS ou en Afrique du Nord. Sur ces fronts, ils furent remplacés par les half-tracks SdKfz 250. Certains de ces véhicules (la série des SdKfz 250/9, reçurent la tourelle équipant les SdKfz 222.







Des plaques de blindage en acier inclinées de 8 mm étaient placées à l’avant, le reste du véhicule était constitué de plaques de 5 mm. Des plaques de protection en fonte des orifices d’observation furent ajoutées par la suite. La tourelle sans toit recevait un filet métallique, la protégeant des jets de grenades.





Variantes


SdKfz. 221

Modèle de base et première grande série. Armé d’une seule mitrailleuse MG 34 de 7,92 mm, équipage de 2 personnes et transmission intégrale. Le blindage original de 8 mm passa à 14,5 mm pour les dernières versions produites.

SdKfz. 222

Version équipée du canon mitrailleur 2 cm KwK 30 L/55 et d’une MG 34 coaxiale. L’équipage est de 3 hommes, certaines versions furent équipées du canon anti-char de 28 mm. Deux prototypes reçurent un canon de 50 mm à des fins de tests mais jamais commandés en grande série.


SdKfz. 223

Version emportant un équipement et une antenne radio améliorés, armée identiquement à la version 221, 500 exemplaires produits.







Fiche technique du SdKfz 222

Pays créateur : Allemagne
Pays utilisateurs : Allemagne, Chine
Dénomination : SdKfz 222

Longueur : 4,80 m
Largeur : 1,95 m
Hauteur : 1,70 m
Masse : 4 000 kg
Vitesse maximale : 80 km/h
Autonomie : 300 km

Armement principal : un canon de 20 mm (2 cm KwK 30 L/55)
Armement secondaire : une mitrailleuse MG 34 de 7,92 mm

Moteur : Horsch 3.5 V8 essence, 90 chevaux (67 kW)

Equipage : 2 personnels

Blindage : de 5 à 14,5 mm


































Dernière édition par Admin le Mer 31 Oct - 17:02, édité 1 fois
avatar
Admin
Admin

Messages : 1102
Date d'inscription : 17/10/2011

Voir le profil de l'utilisateur http://ww2-germanarmy.conceptbb.com

Revenir en haut Aller en bas

Re: SdKfz 221/222/223

Message  Admin le Mer 31 Oct - 15:54

un sdkfz 222 d'origine






une replique en tchequie ... de superbes images !!!!
