HOLZMINE 42

Message  Admin le Sam 5 Jan - 9:53

La Mine en bois 42 appelée, plus communément, HOLZMINE 42, fut conçue dans les années 41 – 42. Elle fit son apparition dans l’armée allemande courant 42. Elle rentrait dans la logique des mines en bois de type Panzer Schnell Mine A et B. Une grande quantité de ces mines fut posée en france.







Elle est en bois, de forme cubique, divisé en quatre compartiments :

Deux contiennent une charge explosive de 4 Kg 800,

Le troisième contient la charge d'amorçage de 600 g,

Et le quatrième le mécanisme.







L'usage de ses engins est sans doute réservé essentiellement aux véhicule. Mais la sensibilité des goujons pouvait facilement en faire une mine antipersonnel.







Les dimensions de cette mine sont de 30 X 32 X 10 cm.

La mine peut être soit de couleur bois, soit peinte de couleur verte. La mine possède une bande rouge sur la face avant et sur le corps plongeur.

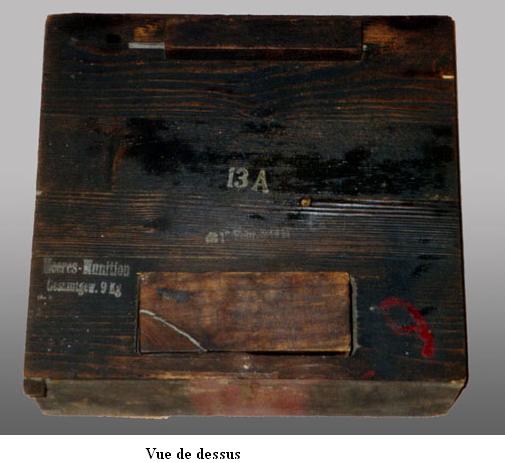

Des marquages de couleur blanc peuvent se trouver également peint sur la partie supérieure de la mine.

Sur le côté une étiquette peut donner l'origine de la mine et son lieu de fabrication.

La composition de son chargement, le type de charge à mettre à l'intérieur et le numéro de lot, y sont également inscrits. Concernant l'allumeur, l'étiquette précise que celui-ci est emballé séparément.







Mis en oeuvre :

a) Soulever le couvercle, mettre la charge principale en place.

b) Introduira l'allumeur Z.Z.42 muni de son détonateur dans la charge d'amorçage.

c) S'assurer que le tasseau mobile soit bien en place sur la goupille de retenue du percuteur.

d) Refermer le couvercle en s'assurant du bon positionnement du bloc de pression.







Fonctionnement :

Sous l'effet d'une pression de 50 à 110 kilos le bloc de pression appuie sur un morceau de bois, le tasseau mobile, maintenu par deux goujons qui se cisaillent.
Le tasseau mobile est munis d'une fente sous laquelle repose la goupille de retenue du percuteur de l'allumeur Z.Z. 42.
Une fois chassée, le percuteur est ainsi libéré. Celui-ci vient frapper l'amorce initiant le détonateur puis la charge d'amorçage et la charge principale.







Neutralisation :

Ouvrir la boîte et retirer le tasseau mobile de ses goujons.
Vérifiez le positionnement de la goupille de retenue du percuteur.
Retirer l'allumeur de la charge à laquelle il est fixé.
Retirer toutes les charges explosives et séparer tous les éléments.


Source ... texte de Eric Dubant, démineur à la Sécurité Civile.
