Flakpanzer IV Wirbelwind

Message  Admin le Ven 18 Jan - 19:47






Flakpanzer IV Wirbelwind

Le Wirbelwind fut l'un des successeurs du Flakpanzer IV Möbelwagen armé du 37 mm Flak 43 L/89. En mai 1944, le premier prototype de Wirbelwind (Tornade) de ce nouveau véhicule de DCA utilisant le châssis du PzKpfw IV fut produit. Cette conversion devait être réalisé à partir de Panzers IV endommagés de retours du front (principalement Ausf.F/G). Le concept du Wirbelwind est dut à Karl Wilhelm Krause, un officier de la 12e SS-Panzer Division " Hitler Jugend ", qui en été 1944, proposa de monter le quadruple canon de 20 mm Flak 38 L/112.5 sur le châssis du Pz.Kpfw IV.

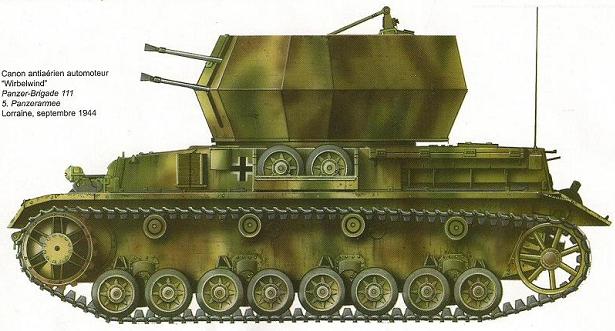

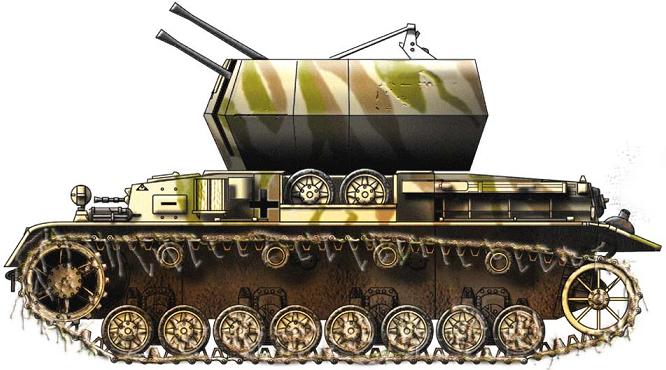

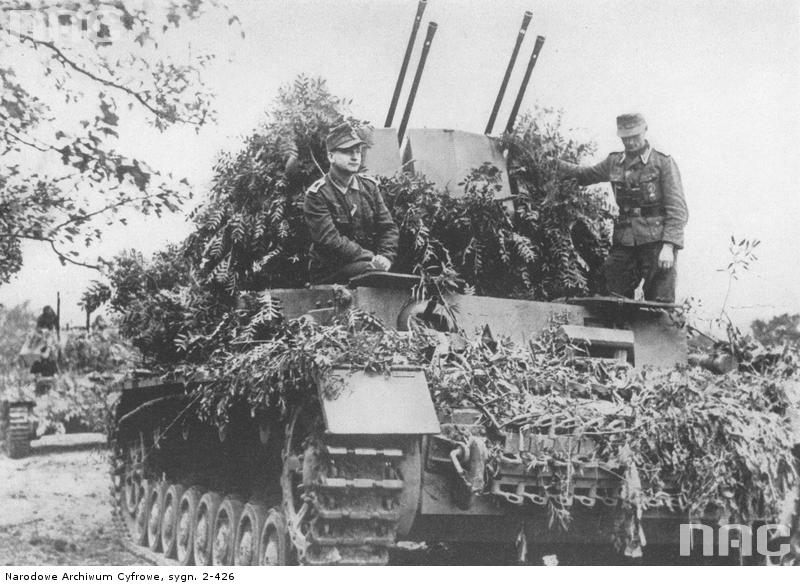

Le Wirbelwind était équipé d'une tourelle de DCA (ouverte au dessus) composée de 9 panneaux latéraux. Le Wirbelwind était armé du quadruple 20 mm Flak 38 L/112.5 à usage anti-aérien ou terrestre (moins efficace que le 37 mm Flak 43). Le Wirbelwind fut produit par Ostbau Works à Sagan en Silésie en nombre limité en raison du manque de caisse disponibles et des relocalisations des usines dues à l'avancée soviétique. Seulement 85-105 Wirbelwinds furent produits entre mai et novembre 1944. Les Wirbelwinds seront utilisés par les Flugabwehrzugen (pelotons de DCA) des Panzerdivisions. Bien que trop rares les Wirbelwinds étaient des armes très efficaces contre les avions évoluant à basse altitude.









Vers la fin de 1944, il fut projeté de réarmé le Wirbelwinds avec quatre canons de 30 mm MK 303 ou MK103/38 tirant 1600 coups par minute. En décembre 1944, Ostbau produisit un prototype désigné Zerstorer 45 (Destroyer 45) - 3 cm Flakvierling MK103/108 auf Sfl PzKpfw IV. En 1945, il fut envisagéd'utiliser le désuet Pz.Kpfw III comme base pour un Flakpanzer III muni de la tourelle du Wirbelwind (Slf PzKpfw de 2 cm Flakvierling 38 III).



source .... Les Blindés de la Seconde Guerre Mondiale (Atlas)








Flakpanzer IV Wirbelwind Data

General
Formal designation: Flakpanzer mit 2cm Flakvierling 38 auf Fahrgestell Panzerkampfwagen IV, Flakpanzer IV Wirbelwind
Type: Anti-Aircraft Tank
Manufacturers: Ostbau
Production: 85-105 (05/1944 - 11/1944)
Crew: 5
Radio: FuG 5 + FuG 2


Dimensions
Combat weight: 22000 kg
Length with gun: 5.92 m
Length without gun (hull): 5.92 m
Barrel overhang: 0 m
Fire height: ? m
Width: 2.90 m
Height: 2.76 m
Ground clearance: 0.40 m
Ground pressure: 0.78 kg/cm2
Turret ring (diameter): 1.60 m


Armament
Type: 4 x 20 mm Fmal 38 L/112.5
Localisation: Turret
Ammo: 3200
Traverse: 360° (manual)
Max traverse rate: ?°/sec
Elevation: +100° to -10° (/manual)
Sight: S-VE 3x
Type: 7.92 mm MG34
Localisation: Ball mount Kuggelblende 50 on the upper front plate of the hull
Ammo: 1350 (total MG34)
Traverse: 5° left & 5° right (manual)
Elevation: +15° to -10° (manual)
Type: 7.92 mm MG34
Localisation: Loose
Ammo: 1350 (total MG34)
Traverse: manual
Elevation: manual
