Heuschrecke 10

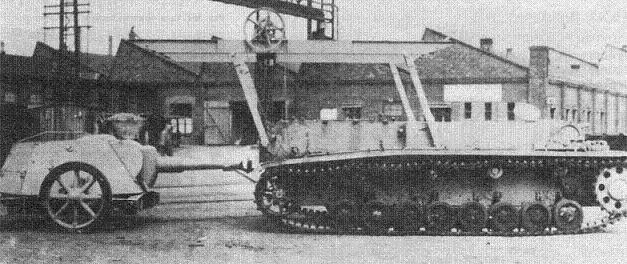

En 1942, Krupp-Gruson sur base du châssis "Geschützwagen IV", mis au point un Waffenträger (porteur d'arme) muni d'une tourelle (ouverte au dessus) entièrement pivotante. Cette tourelle pouvait être retirée via une grue située à l'arrière du véhicule et transportée sur une remorque.









Le véhicule sans sa tourelle pouvait être utilisé comme transport de munitions ou véhicule re décupération. L'arme principale était le leFH 18/1 L/28 (obusier léger de campagne de 105mm) pour le prototype mais les modèles de production devaient être armés du 105 mm LeFH 43 L/28. L'équipage était composé du commandant, du pilote et des trois servants du canon. Le blindage variait entre 10 et 30 mm. Le prototype de ce Waffenträger était équipé du moteur de 12 cylindres Maybach HL90 développant 360 ch qui devait sur les modèles de série être remplacé par le le moteur de 12 cylindres Maybach HL100. Le châssis était le même que celui utilisé pour les canons automoteurs Hummel et Nashorn. Seulement 3 prototypes furent produits en 1942-1943 par Krupp et indiqués en tant qu' Heuschrecke 10 ou 10.5 cm leFH 18/1 L/28 auf Waffenträger GW IVb.









Un modèle fort semblable fut mis au point par Rheinmetall-Borsig, le 10.5 cm leFH 18/40/2 auf Geschützwagen III/IV (Sf) et produit par Deutsche Eisenwerke. Skoda travailla également sur des projets similaires basés sur le char moyen T-25 (Skoda) ou sur le VK1602 Leopard. On pensa également utiliser le châssis du Pz.Kpfw V Panther pour réaliser un Heuschrecke 15 mais ce ne fut jamais réalisé. Ces engins devaient en principe fournir une plus grande mobilité à l'obusier de campagne de 105 mm.





source ... Site "Achtung Panzer"









Heuschrecke 10 Data

General
Formal designation: 105mm leFH 18/1 L/28 auf Waffenträger Geschützwagen IVb Heuschrecke 10 (Krupp)
105mm leFH 18/40/2 auf Waffenträger Geschützwagen III/IV Heuschrecke 10 (Reihnmetall-Borsig)
Type: Assault Gun
Manufacturers: Deutsche Eisenwerke AG, Krupp
Production: prototypes (1942-1943)
Crew: 5
Radio: ?


Dimensions
Combat weight: 23200 kg (Krupp) - 25000 kg (Rh)
Length with gun: 6.00 m (Krupp) - 6.80 m (Rh)
Length without gun (hull): ? m
Barrel overhang: ? m
Fire height: ? m
Width: 3.00 m (Krupp) - 3.00 m (Rh)
Height: 3.00 m (Krupp) - 2.90 m (Rh)
Ground clearance: 0.40 m
Ground pressure: ? kg/cm2
Turret ring (diameter): 1.60 m


Armament
Type: 105 mm leFH 18/1 L/28 (Krupp) - 105 mm leFH 18/40/2 L/28 (Rh)
Localisation: Turret
Ammo: 60 (Krupp) - 80 (Rh)
Traverse: Limited (manual)
Elevation: -0° to + 68° (manual)
Sight: ?
